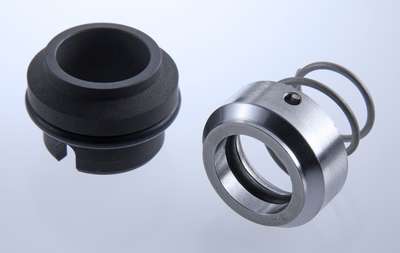

Uszczelnienia mechaniczne serii M2N – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne ze sprężyną stożkową
  • nieodciążone
  • zależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne typu M2N są produkowane z grafitowym pierścieniem ślizgowym. Dzięki niskim kosztom zakupu są dedykowane między innymi do pomp cyrkulacyjnych systemów grzewczych itp.

Uszczelnienia mechaniczne M2N – zakres zastosowań

  • d1 = 6 ... 38 mm
  • p1 = 10 bar
  • t = –20 ... 180 °C
  • vg = 15 m/s
  • Luz osiowy: ± 1,0 mm

Sposób określania kierunku obrotów uszczelnienia mechanicznego serii M2N

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.


Uszczelnienia mechaniczne serii M3N – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne ze sprężyną stożkową
  • nieodciążone
  • zależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250
Uszczelnienia mechaniczne typu M3N są niezmiernie popularne. Dzięki wysokiej odporności mechanicznej oraz niezawodności pokrywają szerokie spektrum zastosowań - w pompach wodnych, ścieków, zatapialnych, dla przemysłu chemicznego oraz spożywczego.

Uszczelnienia mechaniczne M3N – zakres zastosowań

  • d1 = 6 ... 80 mm
  • p1 = 10 bar
  • t = –20 ... 180 °C
  • vg = 10 (15) m/s
  • Luz osiowy: ± 1,0 mm

Sposób określania kierunku obrotów uszczelnienia mechanicznego serii M3N

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.

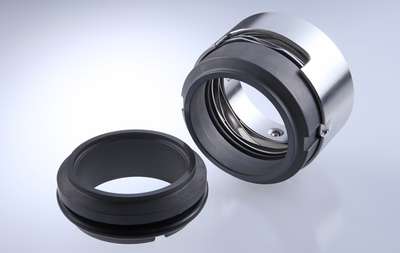

Uszczelnienia mechaniczne serii M7N – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne
  • nieodciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne M7N zaprojektowano jako uszczelnienia uniwersalne, idealnie nadające się do zastosowania w standardowych aplikacjach. Luźno osadzone pierścienie są łatwe do wymiany, dopuszczają stosowanie wszystkich kombinacji materiałowych i racjonalizują zapasy magazynowe. Uszczelnienia te posiadają niską długość zabudowy, duży dopuszczalny luz osiowy oraz sprężynę Super-Sinus zapewniającą stałą siłę docisku. Sprężyna ta nie posiada punktów spawania co zmniejsza niebezpieczeństwo korozji. Dostępne są również wersje w wykonane z materiału Hastelloy charakteryzujące się wyjątkową odpornością chemiczną. Uszczelnienia te stosowane są w przemyśle chemicznym, tekstylnym, farmaceutycznym, lakierniczym itp. Uszczelnienia mechaniczne serii M7N produkowane są również w wersjach z wieloma sprężynkami, z gwintem pompującym, z różnymi sposobami przenoszenia momentu obrotowego oraz na wałki o wymiarach calowych.

Uszczelnienia mechaniczne M7N – zakres zastosowań

  • d1 = 14 ... 200 mm
  • p1 = 16 (25) bar
  • t = –50 ... 220 °C
  • vg = 20 m/s
  • Luz osiowy:
    • d1 do 25 mm: ± 1,0 mm
    • d1 28 do 63 mm: ± 1,5 mm
    • d1 od 65 mm: ± 2,0 mm

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.


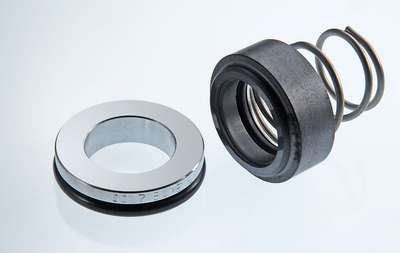

Uszczelnienia mechaniczne serii MG9 – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne z mieszkiem elastomerowym
  • nieodciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu DIN 24250

Uszczelnienie MG9 opracowano dla średniego zakresu ciśnień i obciążeń. Jest to uszczelnienie mechaniczne powszechnie stosowane w pompach dzięki następującym atrybutom:

  • dla wszystkich długości zabudowy tylko jedenmieszek dla każdej wielkości średnicy,
  • kompensacja długości za pomocą stożkowej sprężyny z pojedynczym łatwym do mocowania zaciskiem
  • nie wymaga przeróbek w dławnicy pompy
  • najmniejsza średnica zewnętrzna ze wszystkich uszczelnień mieszkowych dostępnych na rynku
  • brak odkształceń skrętnych w mieszku i sprężynie
  • brak połączeń klejonych
  • samo-centrująca sprężyna stożkowa podparta kołnierzem bezpośrednio na wale bez dodatkowej podkładki
  • aprobata techniczna wydana przez większość światowych producentów pomp
  • kompaktowy, niepodzielny moduł mieszka z pierścieniem stacjonarnym dla niezawodnej instalacji i pracy

Uszczelnienia te znajdują zastosowania na następujących aplikacjach: woda zimna i gorąca, napoje, lekkie chemikalia, zawiesiny itp.

Uszczelnienia mechaniczne MG9 – zakres zastosowań

  • d1 = 10 ... 100 mm
  • p1*= 8 (12) bar
  • t* = -20 ... +90 (140) °C
  • vg = 10 m/s
  • Luz osiowy: ± 0,5 mm

*) zależy od rodzaju medium, wymiarów i użytych materiałów

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.

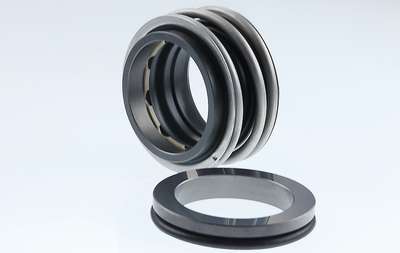

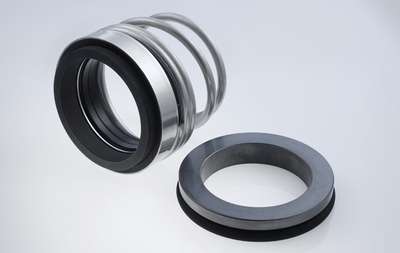

Uszczelnienia mechaniczne serii MG1 – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne z mieszkiem elastomerowym
  • nieodciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne serii MG1 dzięki swojej prostej budowie są najpowszechniej stosowanymi uszczelnieniami mechanicznymi. Mieszek nie jest narażony na działanie naprężeń skrętnych a jego specjalnie zaprojektowana konstrukcja spełnia takie funkcje jak: osadzenie pierścienia obrotowego, uszczelnienia wtórnego oraz pierścienia przenoszącego napęd. Pierścień obrotowy napędzany jest przez sprężynę i pierścień „L“. Nie posiada wspólnych połączeń i wszystkie elementy są łatwo wymienne. Uszczelnienie mechaniczne MG1 przeznaczone jest do stosowania zarówno z mediami czystymi jak i zawierającymi cząstki stałe. Znalazły zastosowanie w aplikacjach wodościekowych, w budownictwie, na basenach, w aplikacjach chemicznych, produktach żywnościowych oraz aplikacjach morskich. Dzięki mocnej i zwartej konstrukcji, różnym długościom zabudowy, doskonałym odprowadzaniu ciepła, łatwości magazynowania i transportu, dostosowaniem materiału do większości aplikacji zdobyły uznanie wielu producentów pomp.

Uszczelnienia mechaniczne MG1 – zakres zastosowań

MG1

  • d1 = 10 ... 100 mm
  • p1 = 12 ( 16 ) bar
  • t = -20 ... 120 ( 140 ) °C
  • vg = 10 m/s

RMG

  • d1 = 12 .... 38 mm
  • p1 = 25 bar and t = 120°C
  • p1 = 16 bar and t = 140°C
  • vg = 10 m/s

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.

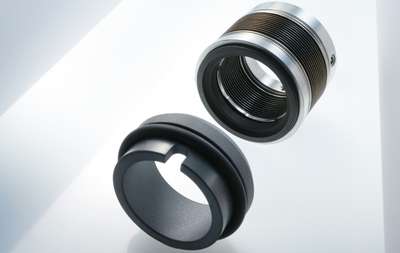

Uszczelnienia mechaniczne serii MFL – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne z mieszkiem metalowym
  • odciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne z serii MFL mają uniwersalny obszar zastosowań. Zostały zaprojektowane dla ekstremalnego zakresu temperatur i dla mediów o dużej lepkości. Nie mają dynamicznego o-ringu i dlatego uszczelnienie mieszka nigdy się nie zawiesza.

Uszczelnienia mechaniczne MFL znalazły zastosowanie w różnych aplikacjach w przemyśle chemicznym, rafineryjnym oraz farmaceutycznym. Membranowe mieszki metalowe są produkowane wykorzystując najnowszą technologię spawania MICRO-PLASMA-PULSE TECHNOLOGY (MPPT).

Uszczelnienia mechaniczne MFL – zakres zastosowań

  • d1 = 16 ... 100 mm
  • p1 = do 25 bar
  • vg = 20 m/s
MFL85N:
  • t = –40 ... +220 °C
MFLWT80:
  • t = –20 ... 400 °C
MFLCT80:
  • t = –100 ... 100 °C

O szczegółowe informacje zapytaj konsultanta.

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.


Uszczelnienia mechaniczne serii HJ – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne z osłoniętą sprężyną
  • odciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne serii HJ92N są zaprojektowane dla mediów zawierających cząstki stałe albo z wysoką lepkością np. cukier, papier, ścieki, woda z przemysłowymi zanieczyszczeniami. W uszczelnieniu tym sprężyna nie jest w bezpośrednim kontakcie z produktem. W odpornej mechanicznie i niezawodnej konstrukcji, nie występują zjawiska przyklejania i blokowania.

Uszczelnienia mechaniczne HJ – zakres zastosowań

  • d1 = 18 ... 100 mm
  • p1*)= 0,8 ... 25 bar
  • t = –50 ... 220 °C (HJ92N)
  • t = –20 ... 180 °C (HJ977GN)
  • vg = 20 m/s (HJ92N)
  • vg = 10 m/s (HJ977GN)
  • Luz osiowy: ± 0.5 mm.

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.

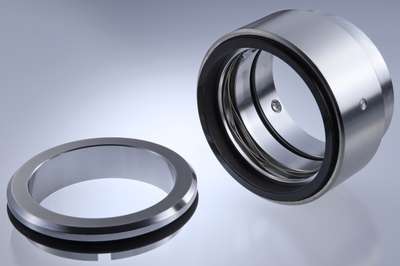

Uszczelnienia mechaniczne serii H7N – informacje ogólne

  • pojedyncze uszczelnienia mechaniczne z osłoniętą sprężyną
  • odciążone
  • niezależne od kierunku obrotów
  • produkowane wg standardu EN12756 oraz DIN 24250

Uszczelnienia mechaniczne H7N zaprojektowano jako uszczelnienia uniwersalne. Luźno osadzone pierścienie są łatwe do wymiany, dopuszczają stosowanie wszystkich kombinacji materiałowych i racjonalizują zapasy magazynowe. Sprężyna Super Sinus nie posiada punktów spawania co zmniejsza niebezpieczeństwo korozji. Dostępne są również wersje w wykonane z materiału Hastelloy charakteryzujące się wyjątkową odpornością chemiczną. Uszczelnienia te stosowane są w przemyśle chemicznym, tekstylnym, farmaceutycznym, lakierniczym itp. Uszczelnienia mechaniczne serii H7N produkowane są również w wersjach z wieloma sprężynkami, z gwintem pompującym, z różnymi sposobami przenoszenia momentu obrotowego oraz na wałki o wymiarach calowych.

Uszczelnienia mechaniczne H7N – zakres zastosowań

  • d1 = 18 ... 200 mm
  • p1= 25 (40) bar
  • t = –50 ... 220 °C
  • vg = 20 m/s (HJ92N)
  • Luz osiowy:
    • d1 do 22 mm = ± 1.0 mm.
    • d1 24 – 58 mm = ± 1.5 mm.
    • d1 60 i więcej mm = ± 2.0 mm.

Uszczelnienia mechaniczne wykonywane są w różnych kombinacjach materiałowych a głowice mogą być zestawiane z kilkoma różnymi typami pierścieni stacjonarnych.

O szczegółowe informacje zapytaj konsultanta.
